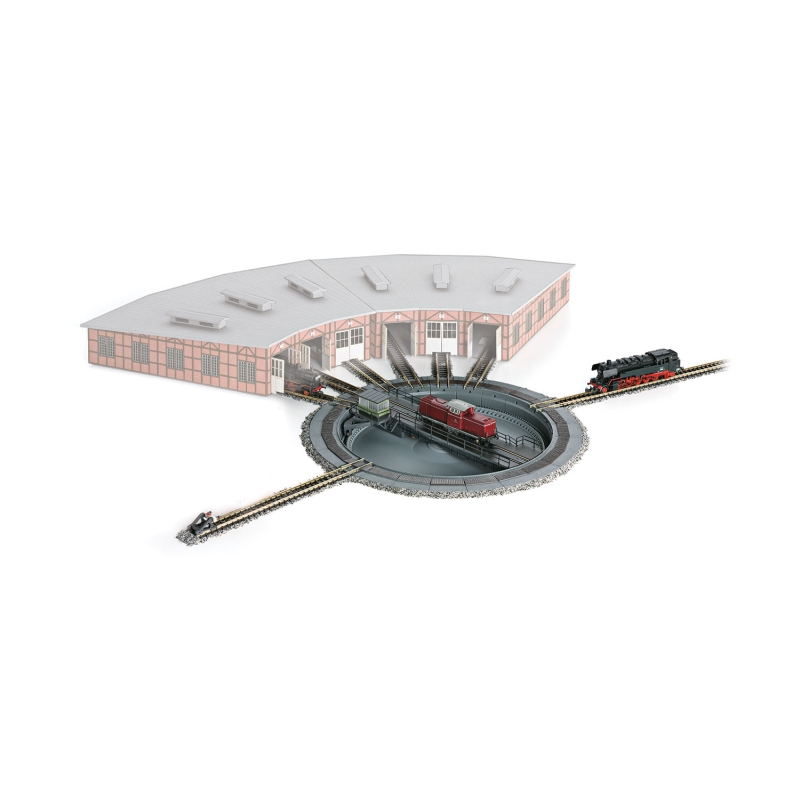

Pont tournant rotonde motorisé Märklin 89983 avec 8 voies d’accès, échelle Z 1/220

Pont tournant rotonde motorisé Märklin 89983 à l’échelle Z

Le pont tournant motorisé Märklin 89983 à l’échelle Z 1/220 est un accessoire destiné à aménager un dépôt ferroviaire miniature. Avec ses huit voies d’accès, il permet de faire pivoter les locomotives pour les orienter vers les voies de remisage ou de les diriger vers différentes parties du réseau. Il est livré avec son système de commande, un régulateur de marche pour locomotives et une alimentation électrique.

Modèle réel

Dans un dépôt ferroviaire, le pont tournant permet de réorienter les locomotives et de les acheminer vers les voies d’un bâtiment de remisage. Ce type d’installation est particulièrement associé aux dépôts de locomotives à vapeur, mais il peut également servir à organiser les mouvements d’autres locomotives. La disposition circulaire des voies d’accès facilite les manœuvres dans un espace limité.

Modèle réduit

Le pont tournant Märklin 89983 est conçu pour une installation encastrée dans le plateau du réseau. Son diamètre extérieur est de 170 mm et la passerelle mesure 132 mm de longueur. L’ouverture nécessaire dans le plateau doit mesurer 145 mm de diamètre. La profondeur d’installation est d’environ 30 mm lorsque les fils sont raccordés directement, ou de 50 mm avec des fiches.

La rotation de la passerelle est commandée à distance grâce au boîtier fourni et assurée par un moteur électrique. Le système coupe automatiquement l’alimentation des voies qui ne sont pas en contact avec la passerelle. Les huit voies d’accès peuvent être portées à vingt-quatre grâce aux segments d’extension Märklin 89971, vendus séparément. Le coffret comprend également un régulateur de marche adapté à l’échelle Z ainsi que l’alimentation électrique.

Contenu de la boîte

• 1x pont tournant motorisé avec 8 voies d’accès
• 1x boîtier de commande du pont tournant
• 1x régulateur de marche pour locomotives à l’échelle Z
• 1x alimentation électrique
